摘要

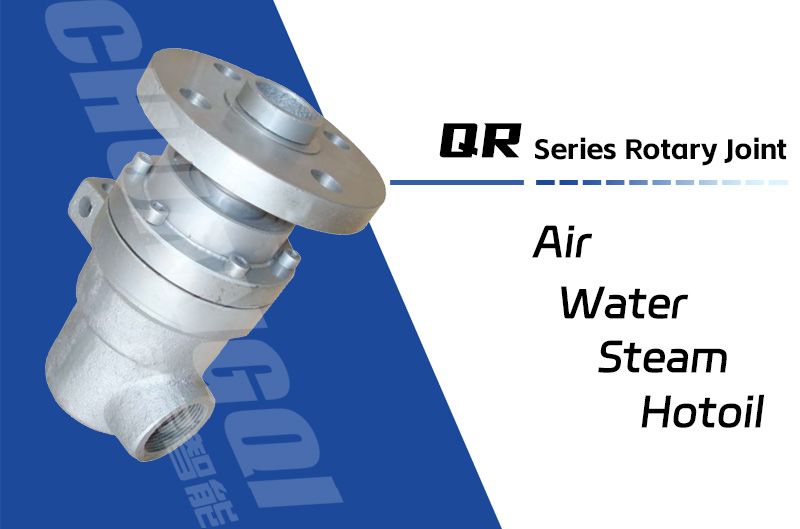

QR型導熱油旋轉接頭是專為高溫環境下傳輸導熱油設計的一種高效、可靠的流體連接裝置。它廣泛應用于化工、塑料加工、紡織印染等行業中，特別是在需要精確溫度控制和連續運行的工藝過程中。本文將詳細介紹QR型導熱油旋轉接頭的工作原理、密封結構特點及其在實際應用中的優勢。
1. 引言
隨著工業技術的發展，對生產過程中的溫度控制提出了更高要求。導熱油作為一種高效的熱傳導介質，在許多工業領域扮演著重要角色。然而，如何安全有效地將導熱油從靜止設備傳輸?shù)叫D(zhuǎn)部件成為了一個技術挑戰。QR型導熱油旋轉接頭正是為此而生，通過其獨特的密封設計，確保了在極端工作條件下也能保持良好的密封性能。
2. 結構與工作原理
- 基本構造：QR型導熱油旋轉接頭主要由外殼、轉子（或稱軸）、定子以及密封組件組成。
- 外殼通常采用耐高溫材料制造，如不銹鋼等；
- 轉子與旋轉機械部分相連，允許隨同旋轉；
- 定子固定不動，與外部管道系統相連接；
- 密封組件則是保證液體不泄漏的關鍵部件。
- 工作流程：當導熱油從定子側進入后，會通過內部通道流向轉子側，并最終到達目標加熱區域。在整個流動過程中，即使是在高速旋轉狀態下，也能夠維持穩定的流量和壓力，從而實現有效的熱量傳遞。
3. 密封結構原理分析
QR型導熱油旋轉接頭采用了多重密封機制來應對高溫及高壓環境下的特殊需求：
- 基礎密封：包括使用特制的O形圈或者唇形密封件來防止導熱油沿接口處泄露。
- 端面密封：這是該類型接頭最核心的技術之一。利用精密加工的金屬環作為動密封面與靜密封面配合，形成一道堅固的屏障。這種端面密封可以在非常高的溫度下工作而不失效。
- 輔助密封：某些型號還會配備額外的輔助密封層，比如彈簧加載的二次密封，進一步增強了整體系統的可靠性和安全性。
- 材料選擇：考慮到工況條件苛刻，所有接觸介質的部分均選用耐腐蝕、抗磨損且具有良好熱穩定性的材料制作。
4. 應用實例
- 聚合物擠出機：在塑料制品生產線上，擠出機內部的螺桿需長時間處于高溫狀態，通過安裝QR型旋轉接頭可以確保導熱油循環順暢，使溫度分布更加均勻。
- 橡膠硫化機：橡膠制品成型時往往需要經歷復雜的溫度變化曲線，利用此類接頭可以幫助快速調整模具內的溫度，提高產品質量和生產效率。
- 紡織印染設備：對于需要對布料進行預處理或后整理的操作來說，保持恒定的熱源供應至關重要。在這種情況下，QR型旋轉接頭發揮了不可替代的作用。
5. 結論
綜上所述，QR型導熱油旋轉接頭憑借其先進的密封技術和優異的耐用性，在眾多高要求的應用場景中展現了卓越的表現。未來隨著新材料和技術的進步，我們有理由相信這類產品將繼續演進，以滿足更多行業不斷增長的需求。
